5G

5G网络设备制造商

对您的新网络接入产品执行 1–7 层测试


移动运营商期望用户可以体验到 5G 移动网络令人震撼的速度,以及始终如一的可靠性。

新的 5G 网络接入设备必须能够提供更宽的带宽、更高的频率和更低的时延,并能支持机对机通信,这是物联网(IoT)实现大规模互联的基础。当您把新 5G 网络设备推向市场时,务必确保在最逼真的 5G 条件下对其进行测试。


生成和分析 5G 新空口(NR)波形

5G 无线系统需要处理各种流量类型,包括增强型移动宽带、大规模机器通信以及低时延、高可靠性应用。新型多路接入机制、波形、参数集和时隙结构都是该标准的一部分。随着标准的不断演进,对测试和测量解决方案的要求也不断提高。

生成和分析符合 5G 新空口标准的新波形,加快您的研究。通过支持从 sub-6 GHz 到毫米波(mmWave)的多个频段,以及支持多种调制带宽,您可以随着 5G 的演进不断调整测试解决方案。

此外,5G 需要与 4G 及其他无线通信系统共存,且不能造成干扰。评测您的 5G 设计,确保其能隔离信号且不会造成干扰。



加快 5G 新空口一致性测试

随着 5G 标准从开发阶段进入到实施阶段,您需要验证和优化基站性能,以达到 3GPP 一致性测试要求。毫米波工作频段、更宽的信道带宽,以及使用有源天线阵列来实施 MIMO 与波束赋形,这些特点极大改变了测试环境。此外,您现在还需要执行空中(OTA)测试。

确保您的测试解决方案能够满足 5G 基站一致性测试的苛刻要求。利用频率、信道带宽和输出功率均可扩展的解决方案进行精确的 OTA 测量,推动您的设备从设计验证快速进入到预兼容性测试。

解决方案

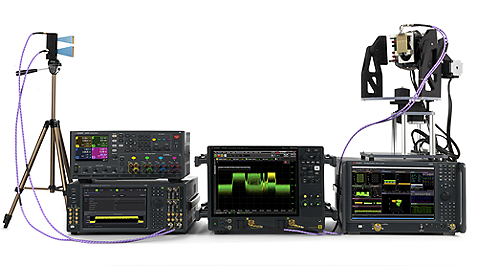

5G波形生成与分析测试台解决方案


灵活地生成和分析候选波形,使您的测试解决方案适应 5G 的演进 ― 5G 尚处于早期研究阶段,因此想要评测各种频率和调制带宽的候选波形,灵活性是一个关键要素。这个参考解决方案结合运用了是德科技的软件和硬件,为 5G 波形生成和分析提供了一个非常灵活的测试台。软件能够灵活地生成和分析候选波形 ― 硬件能够灵活地支持许多频段和调制带宽。使用 2 GHz 调制带宽可以生成定制 IQ、定制 OFDM 和定制 FBMC 波形等候选波形。基础测试设备配置能够支持高达 44 GHz 的频段,而扩展的毫米波测试设备配置能够支持 60 - 90 GHz 之间的频段。这个参考解决方案可以用作独立的参考,来帮助调试和验证硬件发生的性能问题。

强大功能

灵活地生成和分析候选波形,使您的测试解决方案适应 5G 的演进

可扩展的调制带宽和频段

支持多种拓扑结构的发射机/接收机测试(IQ、中频、射频、微波、毫米波)

用于调试和验证硬件性能的独立参考


高性能

射频调制带宽达 2 GHz

基础配置覆盖 100 kHz 至 44 GHz 之间的多个频段

扩展的毫米波配置覆盖 60 – 90 GHz 之间的多个频段


测量应用程序及软件

N7608B Signal Studio 定制调制软件可以创建定制的 IQ、OFDM 和 FBMC 波形

可选的 W1907BP SystemVue 定义软件可以评测与候选 5G 波形有关的潜在共存问题,以及对 IQ 波形执行矢量校正

89600 VSA 软件能够解调定制的 IQ 和 OFDM 波形

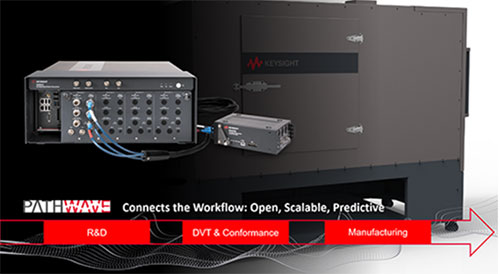

大规模测试 5G 新空口基础设施设备

5G 新空口(NR)网络设备制造商(NEM)在竞相从整合和验证向大规模制造测试迈进时,面临着一系列全新挑战。制造过程提出了许多新要求,包括使用毫米波频段、更宽的信道带宽以及需要执行空间复用/波束赋形空中性能测试,这些变化要求工程师采用完全不同的测试方法。

5G 制造解决方案需要在多个频段和带宽上验证网络设备性能,同时还必须具备良好的速度和经济性。此外,测试系统也需要保持足够的灵活性,以便在 3GPP 标准持续演进时,能够满足新一代标准更广泛的要求


5G NR基站测试解决方案

5G 正在全球范围内加快部署。 是德科技提供了卓越的端到端 5G NR 基站测试解决方案,贯穿从设计和一致性测试到设计验证和制造测试的整个工作流程。解决方案中使用了通用软件和高精度的测量技术,因此用户很容易过渡到批量制造测试。

这些解决方案能够以更低成本执行毫米波测试,同时其模块化、可扩展的外形设计也可以显著减少所需的测试空间。


验证多信道 GNB 性能

5G 新一代基站收发信机或 gNodeB(gNB)将用户设备(UE)连接至移动网络。gNB 吞吐量改善有许多来自于多路输入和多路输出(MIMO)天线系统,这一系统可以提升蜂窝连接的可靠性和质量。MIMO 充分利用了在城市环境中的多径传输,而波束赋形系统将能量聚焦,瞄准特定用户发射能量。这样可以降低基站功耗,并能提供超高增益的链路,弥补毫米波信道的损耗。不过,这些先进技术也使得无线接入网(RAN)的复杂性大大增加。

请务必确保您的 4G eNodeB(eNB)和 5G gNodeB(gNB)基站测试解决方案能够轻松生成和分析大量经过严格校准的相位相干射频流。全方位测试您的 MIMO 和波束赋形系统,包括有源天线系统(AAS)和远程射频头(RRH)。确保您的解决方案还可以通过添加幅度、相位和计时选件进行扩展,以便满足未来的测试要求,例如三维波束可视化(包括各层的调制质量)。
