产品概况

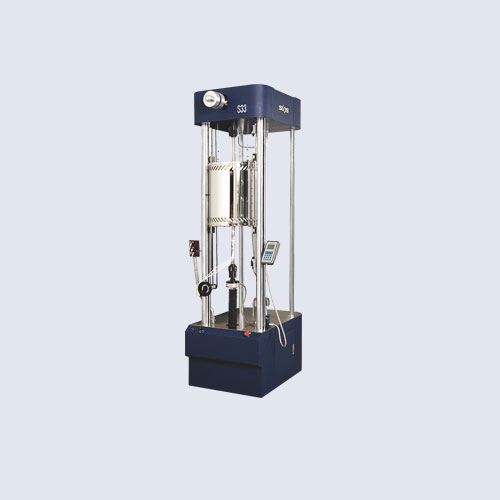

高温持久蠕变试验机
产品用途：
规格：30kN、50kN、80kN、100kN
用途：用于各种金属及合金材料在高温环境下的蠕变性能和持久强度试验，测试材料的蠕变极限、持久强度极限等性能参数。
主机性能特点
◎电动系统控制筒式高温炉的上下移动，直线导轨导向保障安全和稳定，保证试样和炉膛的同心度；
◎电动升降筒式高温炉，操作人员无需接触高温炉，大幅降低劳动强度并且安全可靠；
◎采用全数字式交流伺服及高精度、高响应频率的交流伺服电机，频率响应快、定位精度高；
◎具有手动卸荷调节功能，意外停电时能有效地保护机器特别是负荷传感器；
◎整机结构紧凑（是同类设备的3/5），占地面积小，充分利用实验室的面积。
高温炉性能特点
◎筒式高温炉工作效率高，是传统对开式高温炉的十几倍，无需降温升温和保温过程即可进行更换试样重复试验；
◎筒式高温炉保温效果好，均温带长（200mm），高温可达1200℃，电炉寿命长，在不高于1200℃的条件可以保障使用30000小时；
◎筒式高温炉安全性能好，安全电压（25V）下大电流供电，没有漏电隐患，符合国家安全标准；
◎筒式高温炉炉表温度低，进口隔热材料确保低于90℃（1200℃时）的炉表温度，操作使用安全。
高温炉
筒式低压大电流高温炉性能特点
◎筒式高温炉工作效率高，是传统对开式高温炉的十几倍，无需降温升温和保温过程即可进行更换试样重复试验；
◎电动系统控制筒式高温炉的上下移动，直线导轨导向保障安全和稳定，保证试样和炉膛的同心度；
◎电动升降筒式高温炉，操作人员无需接触高温炉，大幅降低劳动强度并且安全可靠；
◎筒式高温炉保温效果好，均温带长（200mm），高温可达1200℃，电炉寿命长，在不高于1200℃的条件可以保障使用30000小时；
◎筒式高温炉安全性能好，安全电压(25V)下大电流供电，没有漏电隐患，符合国际安全标准；
◎筒式高温炉炉表温度低，进口隔热材料确保低于90℃（1200℃时）的炉表温度，操作使用安全。

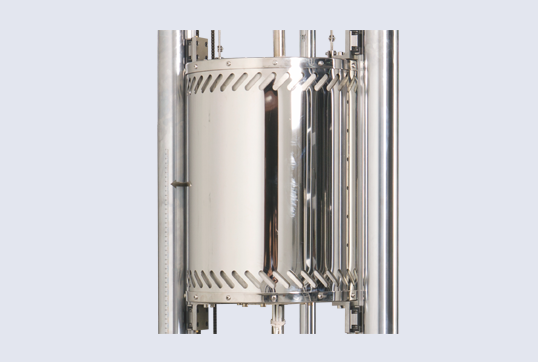

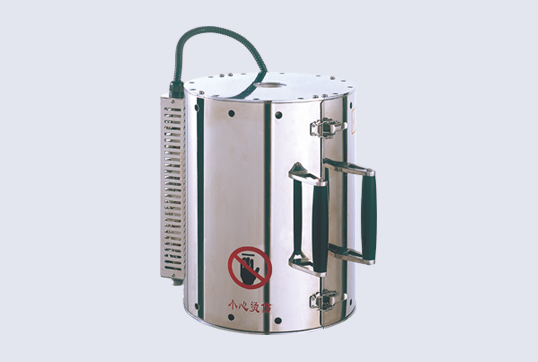

筒式高温炉及控温系统
电炉结构：筒式推拉结构电阻炉，采用三段电炉丝加热，分段控制
工作温度范围：200℃～1200℃
有效均温区长度：150mm
炉膛内径尺寸：Φ90mm
电炉外型尺寸：Φ380×500mm
炉丝（电热体）：采用HREφ5mm电热管
加热炉供电电压：25V
电炉使用寿命：≤1200℃连续工作时间，大于30000小时
电炉炉表温度（平均）：1200℃时，≤90℃ 700℃时，≤50℃
电炉移动方式：电动升降机构提升和下降电炉
加热功率：5kW
控温仪表：岛电/山武/宇电温控表
测温热电偶：K型/N型/S型/R型偶热电偶
高温电炉温度精度符合右表要求（℃）
试验温度 温度波动 温度梯度
200-600 ±2 2
600-900 ±3 3
900-1200 ±4 4

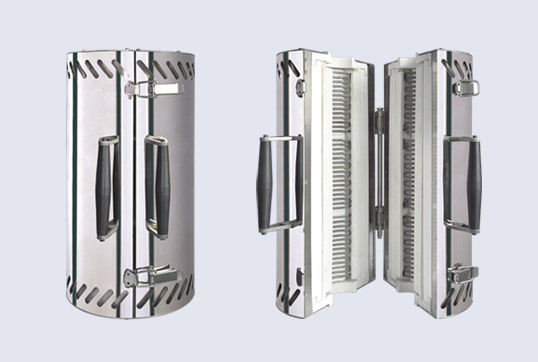

对开式高温炉及控温系统
电炉结构：对开式结构电阻炉，采用三段电炉丝加热，分段控制
工作温度范围：200℃～1100℃
有效均温区长度：200mm（升级版为300mm）
炉膛内径尺寸：Φ110mm
电炉外型尺寸：Φ310×420mm
炉丝（电热体）：采用HREφ1mm电热管
加热炉供电电压：380V
电炉使用寿命：≤1200℃连续工作时间，大于30000小时
电炉炉表温度（平均）：1100℃时，≤90℃ 700℃时，≤50℃
电炉移动方式：手动旋转
加热功率：3kW
控温仪表：岛电/山武/宇电温控表
测温热电偶：K型/N型/S型/R型偶热电偶
高温电炉温度精度符合右表要求（℃）
试验温度 温度波动 温度梯度
200-600 ±2 2
600-900 ±3 3
900-1100 ±4 4
CTM-A1型机械式主机技术参数
|
产品型号 |
CTM304- A1 |
CTM504- A1 |
CTM804- A1 |
CTM105- A1 |
|
最大试验力 |
30kN |
50kN |
80kN |
100kN |
|
最小试验力 |
300N |
500N |
800N |
1000N |
|
试验力准确度 |
≤0.5% |
|||
|
最小砝码 |
1N |
|||
|
调平方式 |
自动调平衡，调平精度高，可靠性好，稳定性好 |
|||
|
自动调平范围 |
±0.1mm（试样变形） |
|||
|
机械式杠杆级数 |
1级 |
2级 |
||
|
杠杆比 |
1：50 |
|||
|
下拉杆速度 |
慢速2mm/min，快速50mm/min |
|||
|
杠杆调平速度 |
2mm/min |
|||
|
下拉杆行程 |
0-250mm |
|||
|
上下夹头偏心率 |
≤10% |
|||
|
负荷监控系统 |
可监测加载时施加于试样上的力值，防止加载砝码超过或少于设定值 |
|||
|
负荷监测测量范围 |
1% - 100%FS |
|||
|
负荷监测示值相对变动值 |
±0.5% |
|||
|
手动卸载机构 |
设置有手动调节机构，意外停电时，可用其卸载，能有效地保护机器及在测试样的安全 |
|||
|
计时误差 |
±0.1% |
|||
|
主机电源 |
380V ± 10%；50Hz |
|||
|
主机功率 |
1kW |
1.5kW |
||
|
主机外形尺寸（长×宽×高）mm |
920×680×2500 |
1200×750×2600 |
||
CTM-B1型电子式主机技术参数
|
产品型号 |
CTM304- B1 |
CTM504- B1 |
CTM804- B1 |
CTM105- B1 |
|
最大试验力 |
30kN |
50kN |
80kN |
100kN |
|
最小试验力 |
120N |
200N |
320N |
400N |
|
试验力准确度 |
≤0.5% |
|||
|
试验力分辨力 |
最大试验力的1/500000（全程分辨力不变） |
|||
|
下拉杆速度 |
0.5-100mm/min |
|||
|
下拉杆行程 |
0-250mm |
|||
|
上下夹头偏心率 |
≤10% |
|||
|
手动卸载机构 |
设置有手动调节机构，意外停电时，可用其卸载，能有效地保护机器及在测试样的安全 |
|||
|
计时误差 |
±0.1% |
|||
|
主机电源 |
380V ± 10%；50Hz±2% |
|||
|
主机功率 |
1.5kW |
|||

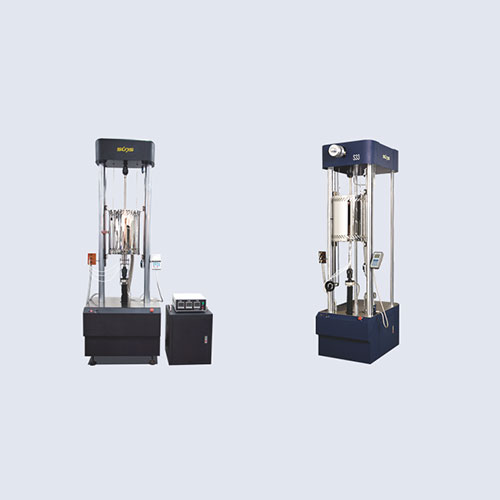

（左）CTM-B1 电子式 和 CTM-A1机械式（右）
